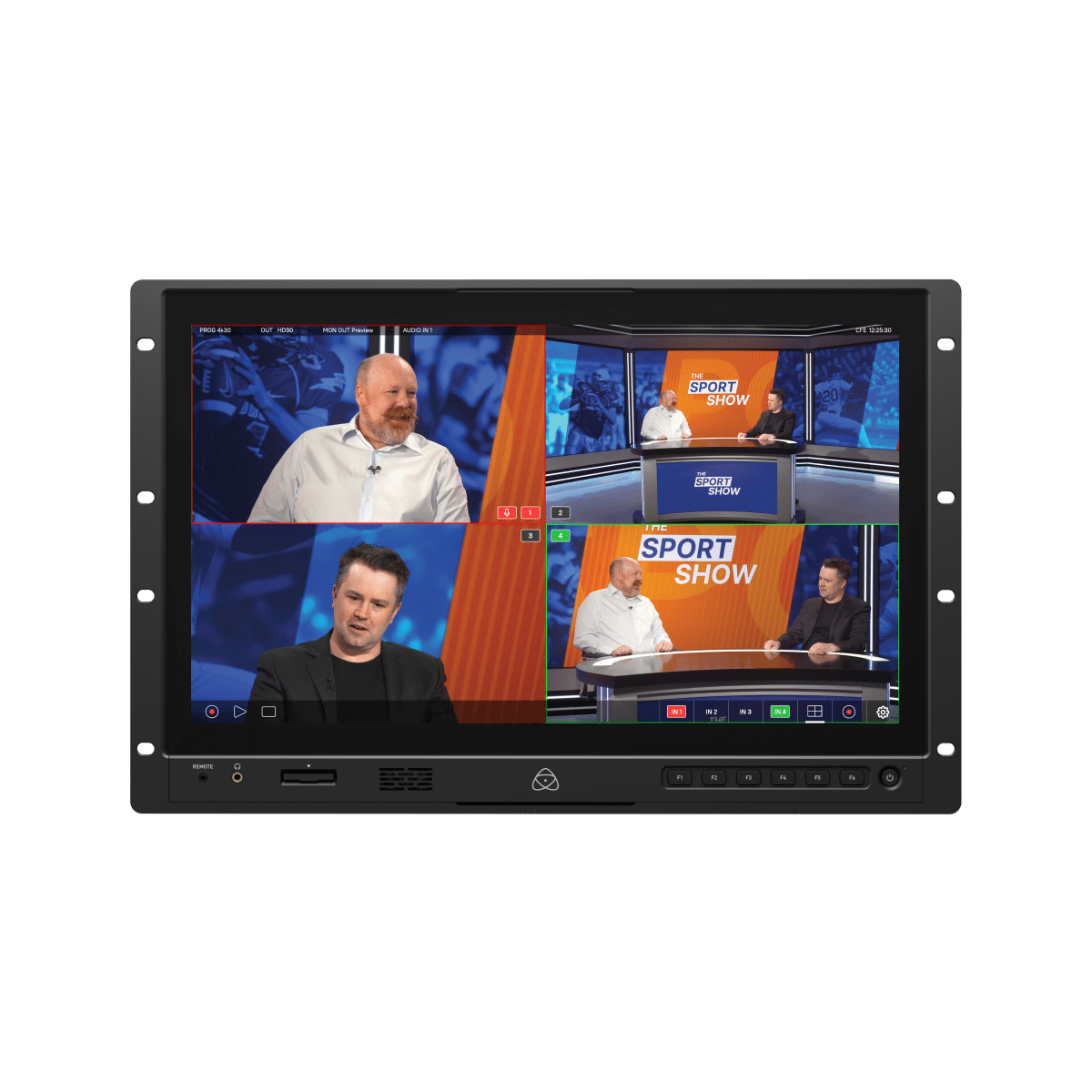

Shogun AV-19 – 19″ Rack 4K Monitor-Recorder-Switcher

Giám sát đa camera trực tiếp, chuyển mạch và định tuyến bốn kênh.

Tự tin quản lý các dự án sản xuất phức tạp với màn hình 4K HDR DCI-P3 lớn, độ phân giải màu sắc chính xác, lý tưởng cho đạo diễn, đạo diễn kỹ thuật và người điều khiển máy quay. Thiết bị này cũng là một bộ chuyển mạch trực tiếp, có khả năng phát và ghi lại tối đa bốn nguồn cấp dữ liệu máy quay ISO, cộng thêm một kênh chương trình thứ năm, đồng thời xử lý và chuyển đổi trong thời gian thực.

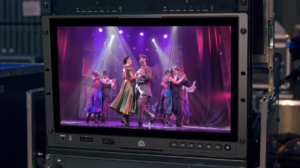

Giám sát 4K đáng tin cậy

Màn hình 19 inch sáng rõ với các công cụ giám sát toàn diện bao gồm EL Zone™ màu ​​giả, lấy nét đỉnh, dạng sóng và nhiều hơn nữa. Thiết kế chắc chắn và kích thước 19 inch sẵn sàng lắp đặt trên giá đỡ giúp Shogun AV-19 trở thành màn hình sản xuất lý tưởng cho cả studio và các chương trình truyền hình ngoài trời. Cung cấp cho đạo diễn, khách hàng và người dẫn chương trình một trạm xem tại chỗ để đưa ra quyết định nhanh chóng.

Hỗ trợ codec 10-bit tiêu chuẩn công nghiệp, CFexpress và nhiều hơn nữa!

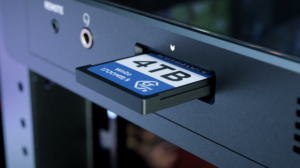

Ghi hình ở định dạng Apple ProRes, ProRes RAW hoặc Avid DNx từ nguồn SDI hoặc HDMI để có thể xem ngay sau sự kiện. Ghi hình lên đến 10-bit, 4:2:2 ở định dạng Apple ProRes, ProRes RAW hoặc Avid DNx. Chọn ghi vào thẻ CFexpress* bên trong hoặc vào thiết bị lưu trữ USB-C bên ngoài*.

*Phương tiện lưu trữ được mua riêng. Áp dụng các yêu cầu tối thiểu về hiệu năng/chứng nhận.

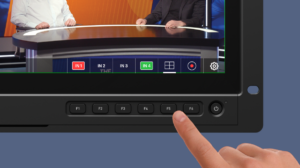

Các nút chức năng do người dùng định nghĩa

Truy cập tức thì vào tối đa sáu tính năng thường dùng – ví dụ như công cụ giám sát, chế độ phát lại, LUT, khử biến dạng anamorphic – chỉ bằng một nút bấm. Biến Shogun AV-19 thành một bàn điều khiển chuyên nghiệp, được tối ưu hóa về tốc độ, độ tin cậy và quy trình làm việc cá nhân hóa trong điều kiện sản xuất thực tế.

Truyền và nhận NDI® HX3

NDI là tiêu chuẩn video IP hàng đầu trong ngành, cung cấp video và âm thanh chất lượng cao, độ trễ cực thấp và chính xác từng khung hình trên các mạng tiêu chuẩn. Với Ethernet tích hợp và hỗ trợ NDI HX3 gốc, Shogun AV-19 có thể gửi hoặc nhận video, âm thanh và siêu dữ liệu chất lượng phát sóng qua một cáp RJ45 tiêu chuẩn duy nhất – đơn giản hóa quy trình làm việc và cho phép sản xuất dựa trên IP mạnh mẽ và linh hoạt.

Công cụ giám sát chuyên nghiệp

Shogun AV-19 cung cấp một bộ công cụ giám sát toàn diện, đơn giản, chỉ cần một chạm để điều chỉnh lấy nét, bố cục khung hình và độ phơi sáng, bao gồm làm nổi bật điểm lấy nét, thu phóng (2:1, 1:1), vạch sọc, màu giả (bao gồm ARRI và EL Zone™), hướng dẫn khung hình, vùng an toàn SMPTE, đánh dấu lưới, dạng sóng, biểu đồ RGB, biểu đồ vector và hỗ trợ LUT 3D/1D linh hoạt với các tùy chọn cấu hình và cài đặt sẵn (bao gồm cả tải lên tệp .cube). Ngoài ra, Shogun Av-19 cung cấp tính năng giám sát khử biến dạng anamorphic để hiệu chỉnh tỷ lệ cho các thiết lập ống kính anamorphic.

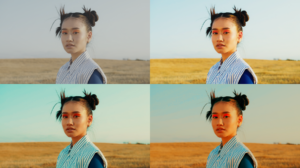

Shogun AV-19 nhận tín hiệu LOG ​​từ máy quay và cung cấp bản xem trước LUT (Bảng tra cứu) theo thời gian thực để ước tính hình ảnh cuối cùng sau khi chỉnh màu sẽ trông như thế nào ở định dạng Rec.709 — tất cả đều được thực hiện trong khi ghi hình ở chất lượng cao ProRes, DNxHR hoặc ProRes RAW. Các LUT tùy chỉnh (.cube files) có thể được tải từ thẻ CFexpress hoặc SSD và được sử dụng kết hợp với các công cụ giám sát tích hợp của Shogun để kiểm soát độ phơi sáng chính xác.

Giải pháp toàn diện cho phát sóng và sự kiện

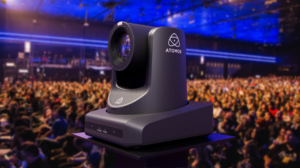

Sự kiện

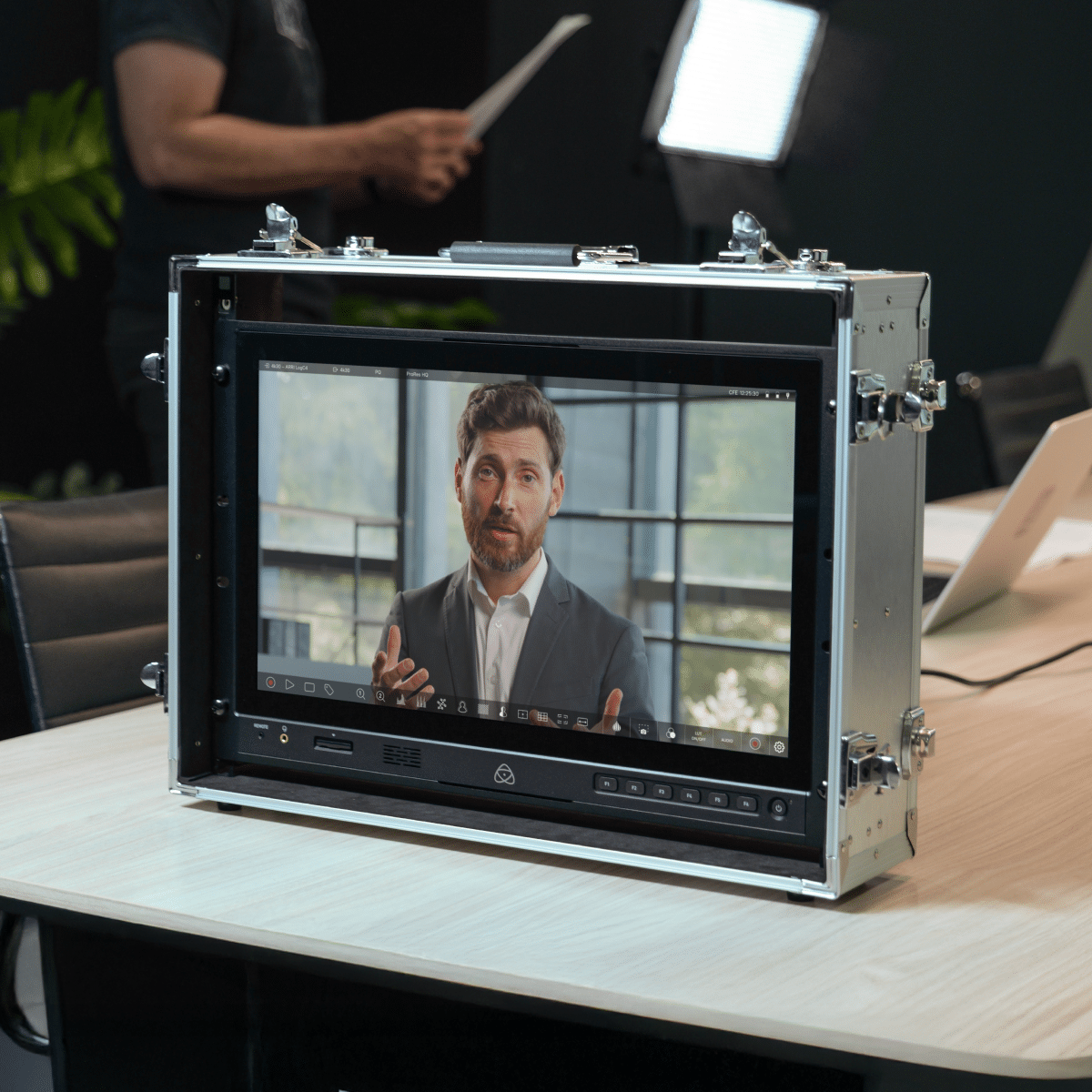

Lý tưởng cho các sự kiện trực tiếp, nơi cần nhiều máy quay, quyết định nhanh chóng và giám sát đáng tin cậy. Chuyển đổi trực tiếp giữa các máy quay hoặc đồ họa bằng màn hình cảm ứng nhạy bén hoặc các nút chức năng vật lý, và cung cấp nguồn cấp dữ liệu hoàn hảo cho sân khấu hoặc ghi lại sự kiện, tất cả chỉ từ một thiết bị nhỏ gọn, dễ dàng mang theo trong vali chuyên dụng.

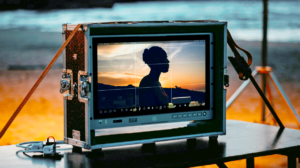

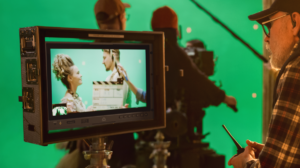

Trên phim trường

Trên phim trường, Shogun AV-19 cung cấp màn hình tham khảo sáng rõ, màu sắc chính xác cho đạo diễn, kỹ thuật viên xử lý dữ liệu và các thành viên khác trong đoàn làm phim, kết hợp với khả năng phát lại nhanh chóng và dễ dàng các cảnh quay đã ghi hình. Với bộ công cụ giám sát Atomos đầy đủ, Shogun AV giúp dễ dàng đánh giá độ phơi sáng, độ nét, màu sắc và bố cục khung hình một cách tự tin.

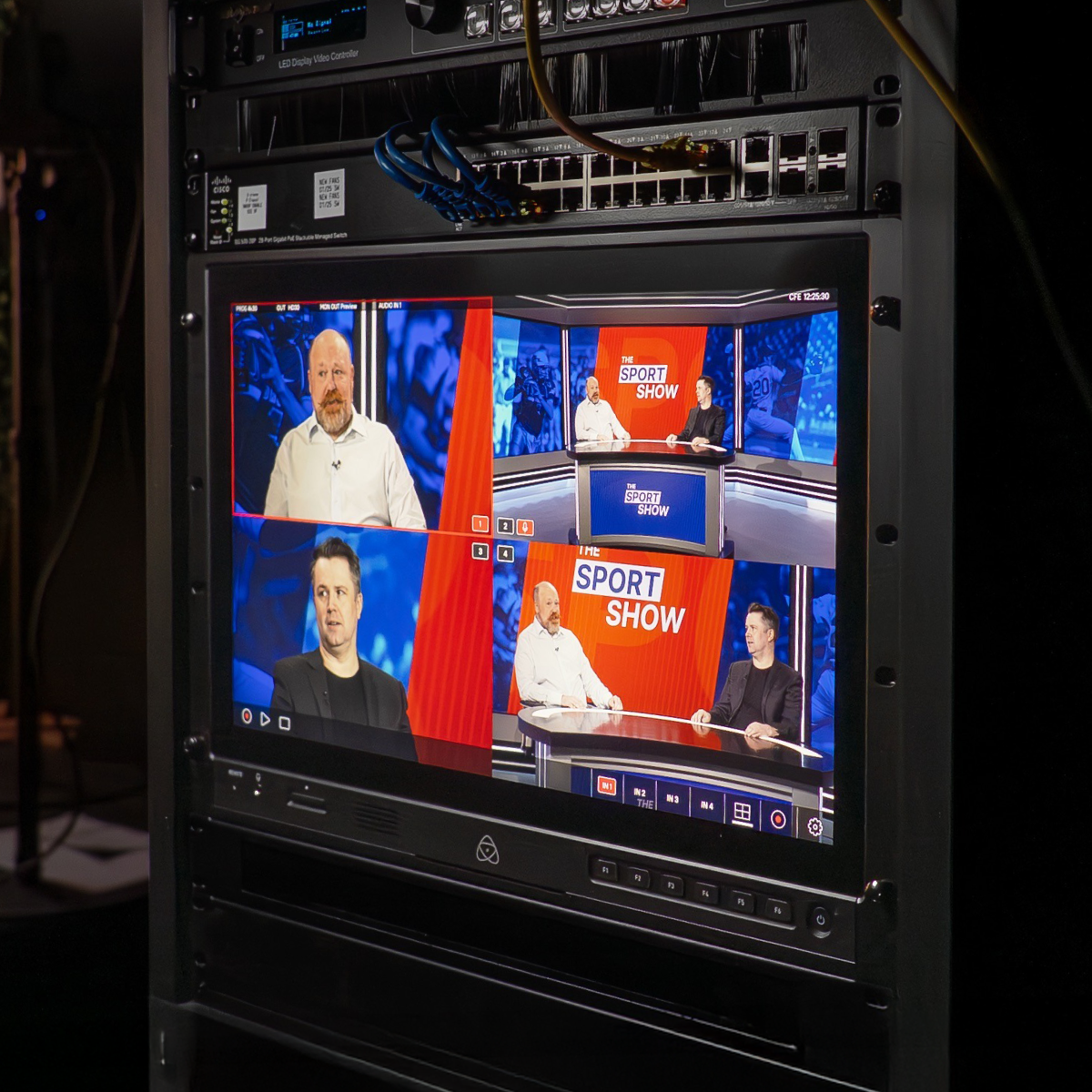

Phòng điều khiển

Trong môi trường phòng điều khiển, Shogun AV-19 cung cấp giải pháp giám sát, ghi hình và chuyển mạch nhỏ gọn, đáng tin cậy. Giám sát nhiều đầu vào camera và đưa ra quyết định sáng suốt trong quá trình sản xuất trực tiếp hoặc ghi hình. Kiểu dáng gắn trên giá đỡ và khả năng hiệu chỉnh dễ dàng khiến nó trở thành lựa chọn thiết thực cho các hệ thống lắp đặt cố định.

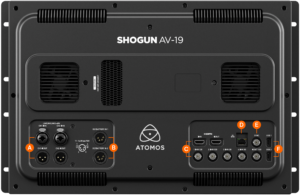

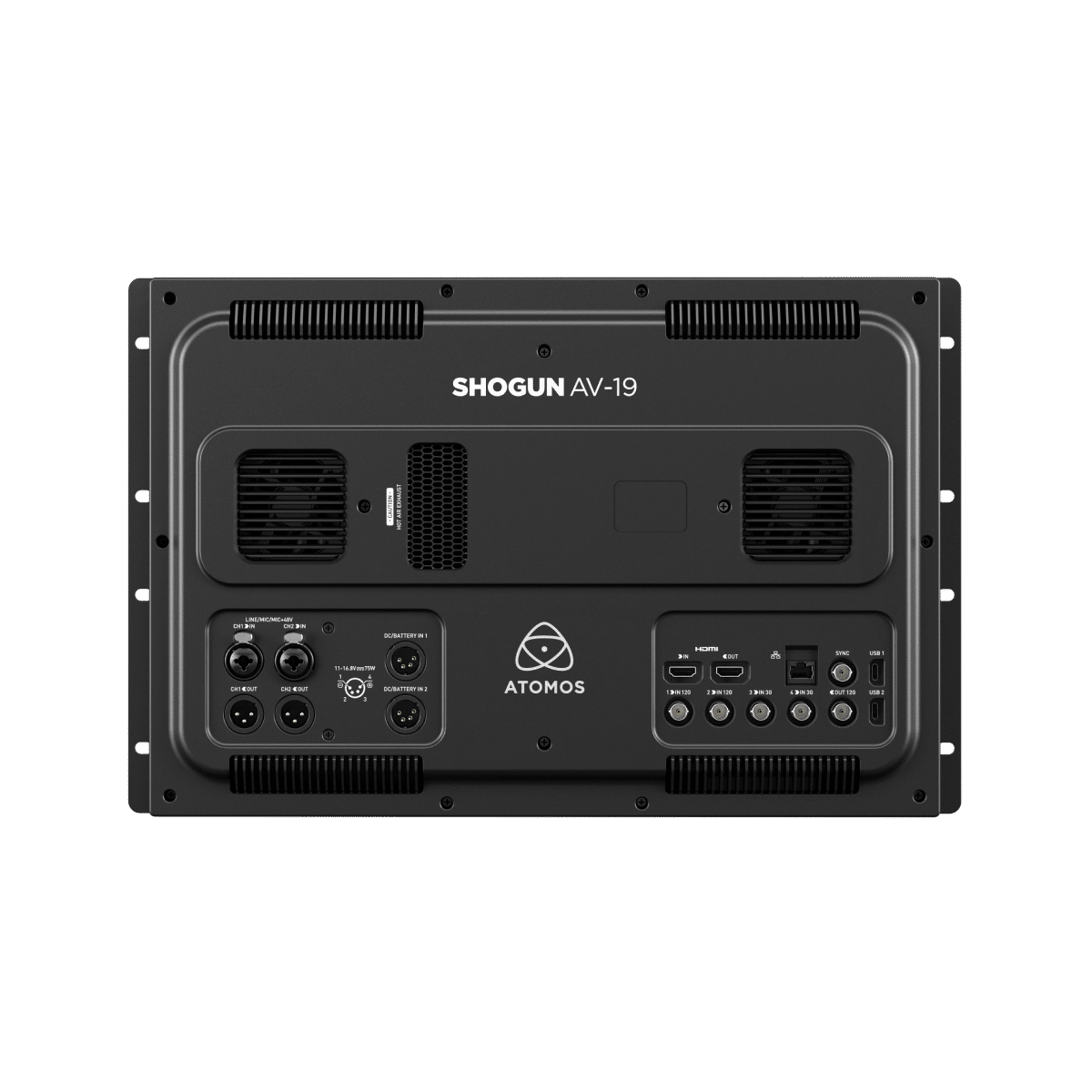

Kết nối tối ưu

Shogun AV-19 hỗ trợ các quy trình sản xuất đòi hỏi cao với đầy đủ các tùy chọn đầu vào/đầu ra SDI và HDMI, kết nối âm thanh, mã thời gian và nguồn điện.

A – Âm thanh: Đầu vào XLR cho nguồn tín hiệu mức đường truyền hoặc micro, với nguồn ảo 48V có thể lựa chọn cho các micro tương thích. Đầu ra XLR để giám sát âm thanh.

B – Nguồn điện: 1 x đầu nối XLR 4 chân cho nguồn điện DC (đã bao gồm) hoặc pin đơn (mua riêng).

C – HDMI & SDI: 2 đầu vào 12G-SDI (tương thích ngược với 6G/3G) + 2 đầu vào 3G-SDI. Hỗ trợ mức A & B. 1 đầu ra 12G-SDI. 1 đầu vào/đầu ra HDMI hỗ trợ độ phân giải lên đến 4K60P.

D – Kết nối mạng: Cổng Ethernet RJ45 mở khóa các quy trình làm việc IP mạnh mẽ chỉ với một cáp mạng tiêu chuẩn duy nhất, bao gồm NDI và kết nối đám mây.

E – Sync: Hỗ trợ đầu vào tín hiệu tham chiếu để đồng bộ với nguồn bên ngoài. Cũng có thể được sử dụng như đầu vào mã thời gian LTC cho thiết lập nhiều camera.

F – USB: 2 cổng USB-C để kết nối thiết bị lưu trữ ngoài, điều khiển máy ảnh và các phụ kiện khác.

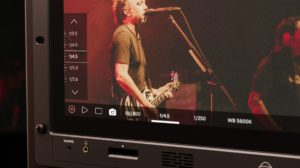

Điều khiển camera

Sử dụng các thanh trượt trực quan trên màn hình, bạn có thể tinh chỉnh cân bằng trắng, khẩu độ, tốc độ/góc màn trập và ISO. Viền đỏ hiển thị khi máy ảnh đang ghi hình nội bộ, cho dù được kích hoạt bởi máy ảnh hay từ Shogun AV-19. Chức năng điều khiển khả dụng cho hầu hết các máy ảnh không gương lật Canon, Fujifilm, Nikon, Panasonic và Sony qua USB-C, và tất cả các mẫu dòng Z CAM E2 (cần cáp, mua riêng – ATOMCAB018).

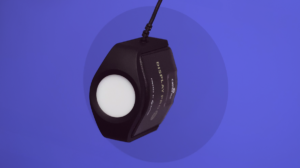

Hiệu chuẩn đáng tin cậy

Màn hình Shogun AV-19 hỗ trợ hiệu chuẩn chuyên nghiệp với các đầu dò Calibrite Display Pro HL và Plus HL thông qua ứng dụng Atomos Calibrator, sử dụng cáp hiệu chuẩn Atomos (ATOMCAB018, bán riêng). Điều này đảm bảo khả năng giám sát HDR và ​​Rec.709 luôn chính xác, giúp những gì bạn thấy trên màn hình hoàn toàn trùng khớp với những gì bạn truyền tải.

Âm thanh chuyên nghiệp, tích hợp đầy đủ

Shogun AV-19 hỗ trợ âm thanh PCM 24-bit/48 kHz, có hai đầu vào XLR cân bằng với nguồn ảo 48V cho micro hoặc nguồn tín hiệu ngoài, cùng với các nút điều chỉnh độ khuếch đại, đồng hồ đo và điều chỉnh độ trễ cho từng kênh. Ngoài ra, bạn còn có các đầu ra XLR cân bằng, âm thanh HDMI/SDI tích hợp, loa tích hợp và giắc cắm tai nghe để theo dõi trực tiếp và đồng bộ với video.
